GB/T 786的本部分确立了各种符号的基本要素，并规定了流体传动元件和回路图中符号的设计规则。
本部分是ISO 14617系列标准的综合应用。
本部分中的符号按照固定尺寸设计，以直接用于数据处理系统，可能导致不同的变体。
标准编号：GB/T 786.1-2021
标准名称：流体传动系统及元件 图形符号和回路图 第1部分：图形符号
英文名称：Fluid power systems and components—Graphical symbols and circuit diagrams—Part 1:Graphical symbols
发布部门：国家市场监督管理总局 国家标准化管理委员会
发布日期：2021-05-21
实施日期：2021-12-01
标准状态：现行
替代情况：替代GB/T 786.1-2009
起草单位：燕山大学、油威力液压科技股份有限公司、武汉科技大学、北京华德液压工业集团有限责任公司、山东理工大学、广东省韶关市质量计量监督检测所、北京航空航天大学、秦皇岛燕大一华机电工程技术研究院有限公司、辽宁东港市宏达液压缸再制造有限公司、北京机械工业自动化研究所有限公司
起草人员：蔡伟、赵静一、林广、陈新元、赵静波、许同乐、赵尚宇、石岩、郭锐、唐颖达、曹巧会
文件格式：PDF
文件页数：143页
文件大小：2.35MB
标准全文下载：
GBT 786.1-2021.pdf
(2.35 MB)

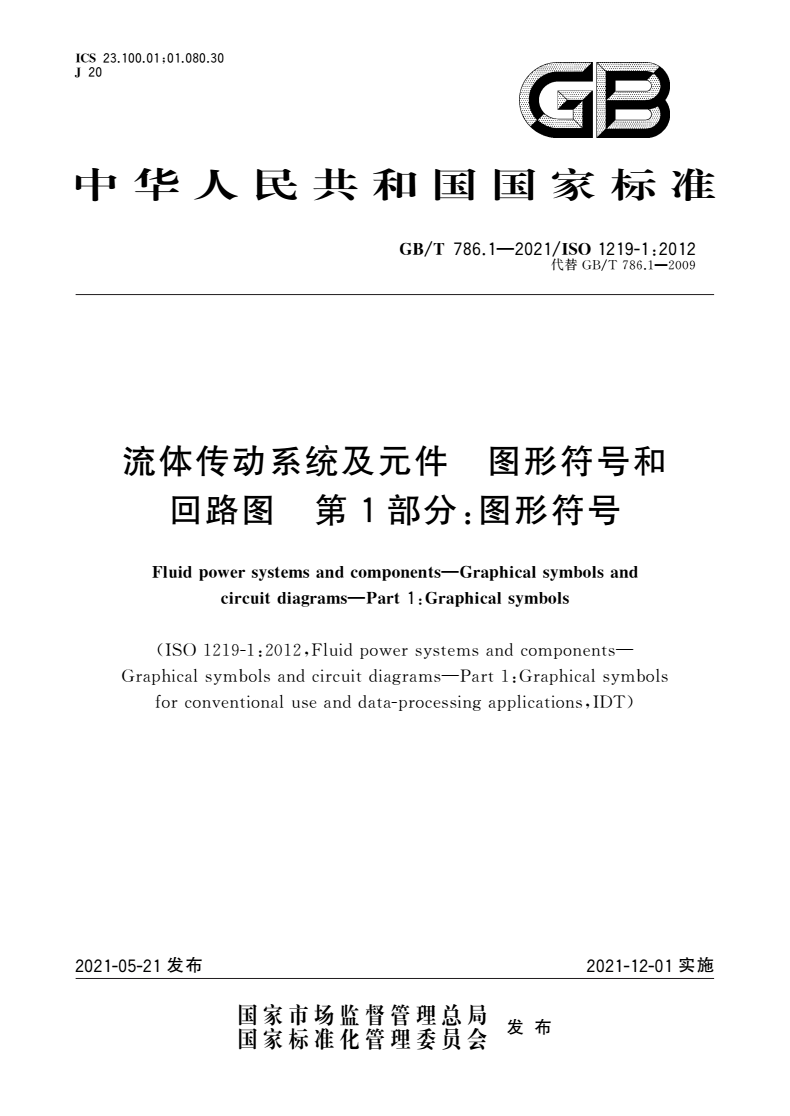

文档首页截图如下：
 |
